NPL-100 je propracovaný nástroj k lokalizaci vodovodních potrubí z nekovových materiálů. Využívá vibrátor napojený na výstup z požárního hydrantu nebo trubky. NPL-100 vysílá zvukové vlny pomocí vody v potrubí. Tyto zvukové vlny jsou detekovány citlivým pozemním mikrofonem (přijímačem) přístroje NPL-100, což umožňuje přesné sledování potrubí. Intenzita a frekvence signálu může být dálkově řízena prostřednictvím vysílače k nalezení optimální rezonance potrubí. NPL-100 má funkci automatického nastavení pro ladění rezonanční frekvence trubky.
V rámci předběžného průzkumu kvůli zamezování poškození potrubí a zmapování správných nákresů detekuje lokátor NPL-100 umístění, směr a ohyb všech typů vodního potrubí. Signál zvukové vlny lokátoru NPL-100 není ovlivněn magnetickým polem a filtr zabudovaný do jeho přijímače zachycuje externí rušivé zvuky jako dopravu a zvuk kroků. Uživatel může naladit frekvenci zvukové vlny v rezonančním bodě každého potrubí pomocí dálkového ovládání na principu rádiových vln umístěného po straně přijímače. Lokátor NPL-100 dokáže lokalizovat nekovová potrubí např. z azbestu a PVC, stejně jako kovová potrubí včetně železných potrubí s izolačními spoji.

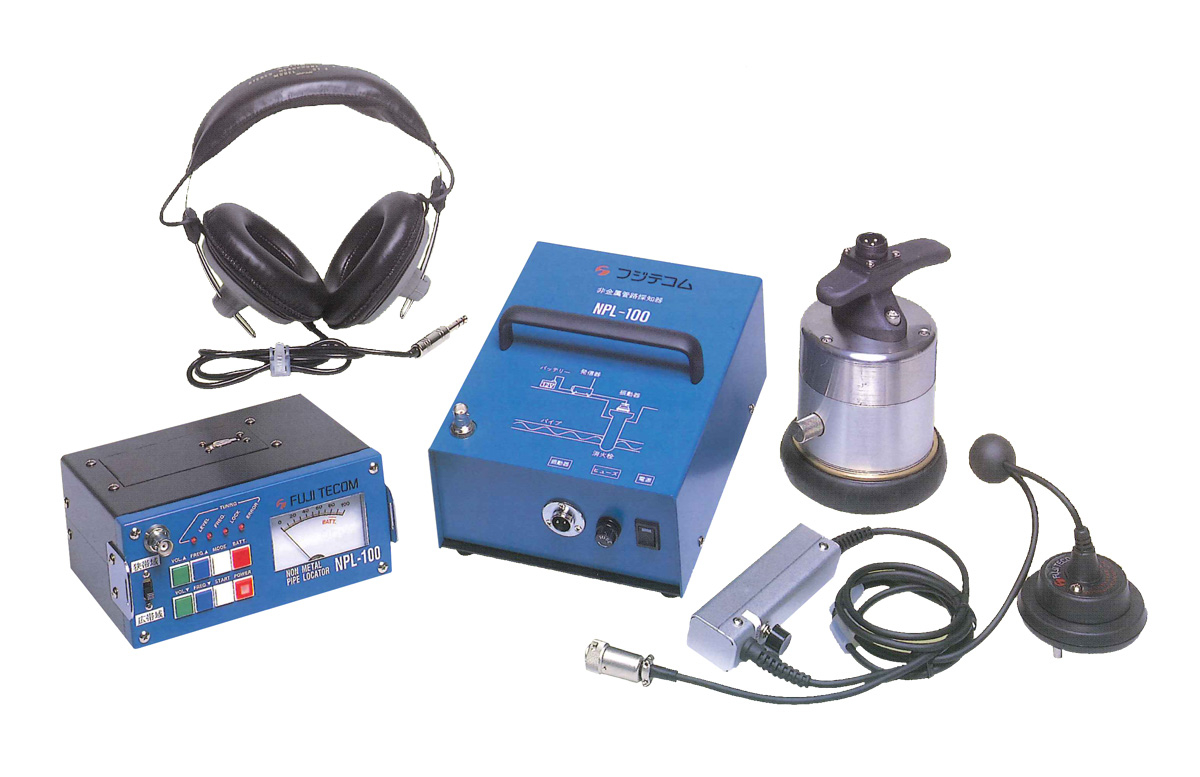

Vysílač se skládá z:
Oscilátoru.….….….….….1
Vibrátoru.….….….….……1
Antény.….….….….….…..1
Spojovacího kabelu.….….2
Adaptéru měřiče.….….….1
Přijímač se skládá z:
Zesilovače.….….….….…..1
Senzoru (snímače).….…..1
Sluchátek.….….….….……1
Hliníkový přenosný kufřík..1
Oscilátor
Zdroj: 12V DC
Spotřeba energie: 50W
Frekvence: 50 – 500Hz
Rozsah provozní teploty: ‑10 °C až +55 °C
Velikost: 170 (Š) x 210 (D) x 120 (H) mm
Váha: 1.35kg
Zesilovač
Zdroj: LR6 baterie 1.5V x6 kusů (9V DC)
Spotřeba proudu: 110mA
Zesílení: 120dB
Frekvence: 80 – 500Hz
Rozsah provozní teploty: ‑10 °C až +55 °C
Výkon sluchátek: 8W (stereofonní typ)
Ukazatel úrovně: Měřící jehla
Velikost: 170 (Š) x 75 (D) x 140 (H) mm
Váha: 1.25kg
Senzor (snímač)
Typ: piezolelektrický senzor (akcelerační)
Citlivost: 0.7V/g (při 400Hz)
Velikost: 80 x 50mm
Váha: 0.5kg
